一、概述
噴氣織機是以壓縮空氣牽引緯紗完成引緯的織布機，因此被稱為噴氣織布機。噴氣織機完成織布的各種動作是由噴氣織機電控箱來控制的。為了提高織機速度以及降低能源消耗、減少織疵，噴氣織機除了具有高效的電子引緯以外，還要進行電子送經、電子卷取、斷緯檢測、斷經檢測、儲緯測長、電子選緯、剎車等各種動作的控制，因此噴氣織機電控箱是一個較為復雜的控制設備。
PZK500噴氣織機電控箱是在PZK303噴氣織機電控箱的基礎上開發的新型電控箱系統，其強大的控制能力和織物品種適應性以及織造信息管理統計、故障自診斷與定位自動停車、數據卡讀寫等功能，是一款性能穩定可靠、適配面廣的噴氣織機控制系統。
其主要特點：
1、增加了大屏幕TFT彩色液晶觸摸屏，使得界面操作簡潔美觀。
2、合并了選色單元與引緯單元，簡化了電控箱內部結構。引緯參數可以自動設定、自動補償。電磁閥引緯控制精確、效率高、氣耗低。
3、合并了儲緯單元與變頻單元，形成了獨立的控制模塊單元。也可方便地選配其他類型儲緯器。
4、重新設計開發了織機動作順序控制單元，使得織機動作的控制水平向著六型箱邁進了一大步。
5、模塊化設計的電控箱系統單元板件，配置靈活、系統維護方便、維修費用低。

二、噴氣織機電控箱構成及技術性能

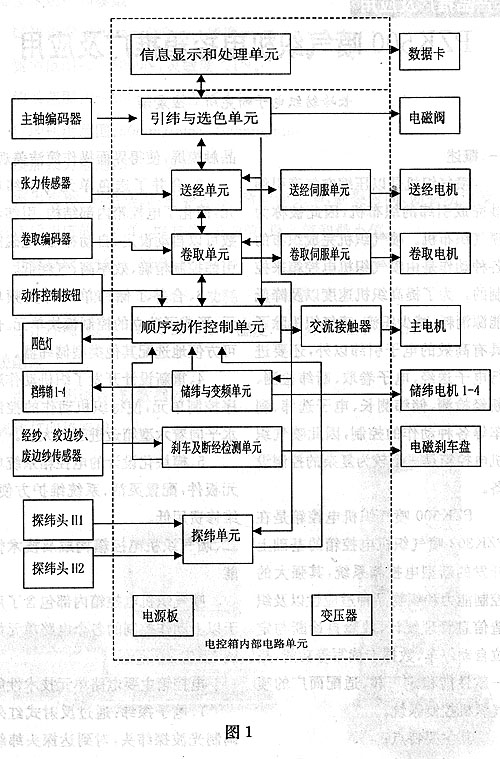

噴氣織機電控箱內部包含了用于以上動作控制的各個電路單元如圖1。
電控箱主要電路單元技術性能
1、電子探緯：通過反射式紅外調制光波探緯頭，對到達探頭緯紗
狀態的檢測，有效地防止缺緯、短緯、斷緯，長緯。
2、電磁閥引緯控制：實現主噴嘴與輔噴嘴電磁閥的順序開啟控制
和FDP擋紗銷的開閉定時控制及自動角度調整、啟動第一緯投緯主噴嘴的延遲處理以防止缺緯和松緯、織機停止時控制所有的噴嘴停止噴射以便節氣節能、控制“齊噴”和“順序噴”用于測試和進行一根緯紗的投緯試驗、提供織機所需的各種定時信號。
3、緯紗選擇：可實現4C以內定交換/自由交換的緯紗選擇。
4、儲緯測長：控制與驅動儲緯電機與織機同步運轉，實現儲緯鼓上卷繞圈數的控制、通過對擋紗銷的控制，準確地解舒并對織物幅寬量的緯紗測長，減少緯長度的誤差。
5、電子送經：通過張力檢測、PID運算、卷經檢測調節送經量，控制與驅動送經電機，保持織機運行時經紗張力恒定、織機停車后再啟動控制送經電機的“反沖反轉”以避免稀密擋的發生。
6、電子卷取：（選配件）根據織機的主軸編碼器輸出，按照設定的緯密同步比例地控制卷取電機卷取。
在一定的速度下或在織機運轉中，根據織機主軸轉速計算出速度，并按一定的比例進行控制卷取，再根據外部的輸入信號決定其控制方式，可實施織機同步比例動作控制、反沖動作控制（kick back）、手動卷取動作控制等。
7、織機順序動作控制：控制織機超力矩啟動、定位停車、自動對梭口等自動控制功能故障檢測與自動停車、通過對各種傳感器地檢測，在發生經紗斷、邊紗斷、投緯失誤等故障時，自動控制織機在設定位置停車并上傳顯示停車原因。
8、信息顯示和處理功能：可進行控制數據的設定，控制狀況的顯示，各種生產信息的統計、檢查與顯示并可與主計算機進行聯網。

三、噴氣織機電控箱的維護和使用
正確使用和維護電控箱可以減少故障延長使用壽命提高效率。
噴氣織機電控箱的維護和使用請參照“PZK噴氣織機電控系統操作說明書”。
在這里只簡單介紹電控箱內需要人工介入調整的單元部分。
(一) 電子探緯板的調整及維護
(1) H1、H2 感度電位器調整
調整規則：先逆時針調到零，再順時針調到對應感度指示燈亮再繼續調到滅，再返回調到指示燈剛好點亮為止。
如若最后調到的位置指示刻度偏大，應對鋼筘底部以及探頭鏡面做清潔處理。
(2) H1反射紗、吸光紗電位器調整
反射紗電位器是調節感應亮光紗信號的強弱、吸光紗電位器是調節感應暗光紗信號的強弱。調節的刻度越大感應紗線的靈敏度越大。靈敏度過高會導致缺緯不停車，靈敏度過低會導致空關車。因而保持合適的靈敏度是至關重要的，對因污染引起的靈敏度降低，不應通過調節電位器來提高，而應該通過清潔來提高靈敏度。
(3) H2信號強度調整電位器
這個電位器是調整感應H2信號的強弱，調整的刻度越大感應H2信號就越遲鈍。反之調整的刻度越小感應H2信號就越靈敏。同上，保持合適的靈敏度也是很關鍵的。
(4) H2禁止時間調整電位器
H2禁止時間調整電位器，是調整織機開始運轉時H2失效時間的長短，最長可到7秒。在H2失效期間，斷緯是不關車的。
(5) 開關設定及涵義 開關H2的作用是關閉和打開H2功能。
開關FEELER的作用是關閉和打開探緯功能。
開關SW 1-6是功能開關：
1  MODE  緯紗種類的選擇
S-短纖維  F-長纖維
2  MIS-PICK
1 檢測到一根壞緯就停車
2 連續檢測到兩根壞緯或兩根壞緯夾一根正常緯紗時才停車
3  H1 INTERLOCK
0  織機啟動時H1第一緯就探測
1  織機啟動時H1第一緯不探，從第二緯開始探測
4  H2 INTERLOCK
ON  從織機啟動開始，由禁止時間電位器設定的時間禁止H2動作
OFF  與H1 INTERLOCK相同
5  FEEDER
ON  允許外部傳感器停車
OFF  禁止外部傳感器停車
(二) 儲緯測長
儲緯單元設定有：功能鍵、參數鍵、確認鍵。

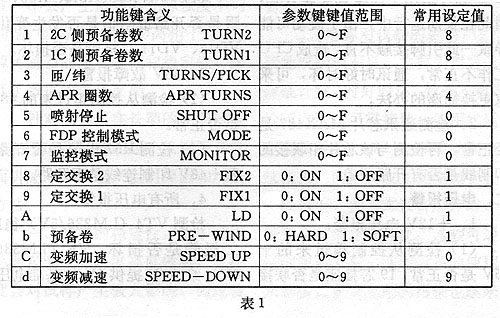

其含義見表1
儲緯FCU單元在設定和維護不當時會產生故障顯示，此時維護人員不僅要觀察顯示屏顯示的內容，還要觀察FCU單元顯示的內容。對照“PZK噴氣織機電控系統操作說明書”關于FCU部分進行操作，以消除故障。
