1 概述
條干儀作為紡織行業必備的高精度測試儀器，用以測量和分析長絲的隨機性不勻，考核長絲質量，指導生產工藝，對保證長絲質量、提高紡織品的品質有著重要的意義。CT800C條干均勻度測試儀，是一種采用機械加捻方式的高速長絲條干儀。與以前的采用氣流加捻的長絲條干儀相比具有噪聲小、數據更穩定、測試效率更高、新品種長絲測試條件更容易確定等優點。是長絲廠家指導生產工藝和控制成品絲質量必備的高效率的精密測試儀器。
2 主要特點
1.主處理機采用Pentium4處理器，監控軟件以Win 2000為平臺，操作簡便。
2.提供CVm%值、Um%值、最大質量偏差等測試指標。
3.提供波譜圖、精細連續波譜圖、變異-長度曲線、線密度頻率分布圖等圖形。
4.統計分析系統提供試樣日?qǐng)?bào)、月報、季報、年報等及常規指標的統計分布圖。
5.采用機械加捻方式（用一個高速旋轉的S型裝置為長絲加捻），使測試過程中長絲捻度穩定可靠，且可以量化。
6.最高測試速度800m/min，大大提高測試效率。
7.一次最多可引絲20筒，減少重復引絲，提高效率。
3 主要性能指標
3.1 性能參數
3.1.1 測量范圍：4個槽 10dtex ～ 1670dtex
3.1.2 試樣速度：25、50、100、200、400、800m/min
3.1.3 測試時間：以10s為間隔，在10s ～ 20min內任選
3.1.4 批次測試次數：≤30次
3.1.5 量程范圍：±100%、±50%、±25%、±12.5%、±6.25%
3.1.6 張力調節：0 ～ 10連續調節
3.1.7 捻向及加捻速度：S、Z兩種捻向，額定加捻速度40000轉/分
3.1.8 氣壓調節范圍：0.45MPa ～ 0.6MPa
3.1.9 壓縮空氣流量：3m3 /h ～ 5m3 /h
3.1.10 電源：220±10%V， 50Hz
3.1.11 環境條件： 溫度：10℃ ～ 30℃， 濕度：45%RH ～ 75%RH
3.1.12 預熱時間：≥30min
3.2 輸出指標
3.2.1 不勻率：測量范圍：0.2 ～ 100.00%
包括CVm%、Um%、CV1m%、CV5m%、CV10m%、CV50m%、CV100m%
3.2.2 最大質量偏差
包含的等效切割長度：0.1m、1m、3m、10m、100m、半惰性、惰性
3.2.3 統計結果：AF、Mean、CVb、s、Q95
3.3 輸出圖形
3.3.1 波譜圖：1.7cm ～ 2935m（85個頻道）
3.3.2 精細波譜圖：1.7cm ～ 2935m（340個頻道）
3.3.3 變異—長度曲線：切割長度范圍：1.7cm ～ 1475m
3.3.4 線密度—頻率分布圖：分析范圍：-100% ～ +100%
3.3.5 不勻曲線圖：包括瞬態不勻曲線圖和濾波后的不勻曲線圖
3.3.6 統計波譜圖及統計變異—長度曲線：
包含相應統計圖形的最小值、最大值和平均值
4 系統組成

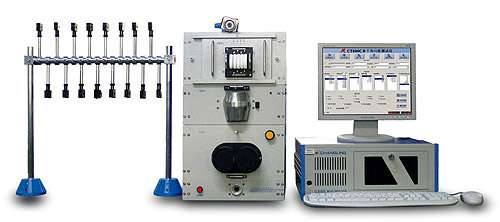

CT800C條干儀由檢測分機（包括張力器、檢測單元、加捻單元、傳動單元、吸紗單元）、主處理機（包括顯示器、工控機、鼠標和鍵盤）、打印機及紗架等附件組成。
